ఎలక్ట్రానిక్స్ మరియు సెమీకండక్టర్ ఫాబ్రికేషన్లో, ప్రక్రియ సమగ్రత పునరావృతమయ్యే ఒత్తిడి స్క్రీనింగ్పై ఆధారపడి ఉంటుంది. ఒకపర్యావరణ పరీక్ష గదికేవలం ఆవరణ మాత్రమే కాదు; ఒక భాగం మిషన్-క్రిటికల్ డిప్లాయ్మెంట్కు అర్హత సాధించడానికి ముందు ఇది చివరి మధ్యవర్తి. గుర్తింపు పొందిన ల్యాబ్లు మరియు ప్రపంచ తయారీదారులు థర్మల్ సైక్లింగ్, తేమ ఓర్పు మరియు స్థిరమైన వాతావరణ పరీక్షలు అచంచలమైన విశ్వసనీయతను అందించాలని గుర్తించారు. పాక్షిక విచలనాలు కూడా-నగ్న కంటికి కనిపించవు-గుప్త లోపాలను కప్పివేస్తాయి లేదా ఉత్పత్తి యొక్క పటిష్టత రేటింగ్ను తప్పుగా పెంచుతాయి. ఈ కథనం ప్రస్తుత సవాళ్లు, మెట్రోలాజికల్ వ్యూహాలు మరియు ప్రామాణిక వాతావరణ వ్యవస్థను విశ్వసనీయ నాణ్యత భాగస్వామిగా మార్చే ఇంజనీరింగ్ తత్వశాస్త్రాన్ని విడదీస్తుంది.
సెమీకండక్టర్ ప్యాకేజింగ్, ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అసెంబ్లీలు మరియు MEMS పరికరాలు ఉష్ణోగ్రత ప్రవణతలకు హైపర్ సెన్సిటివ్గా ప్రతిస్పందిస్తాయి. ఒక టెస్ట్ ఛాంబర్ స్పేషియల్ నాన్-యూనిఫార్మిటీని ప్రదర్శించినప్పుడు, వర్కింగ్ వాల్యూమ్లోని వివిధ జోన్లు అసమాన ఒత్తిడి స్థాయిలను అనుభవిస్తాయి. పర్యవసానంగా, ఒక బ్యాచ్ విరుద్ధమైన వైఫల్యం రేట్లు ఇవ్వవచ్చు. ఆటోమోటివ్-గ్రేడ్ ICలు లేదా ఏరోస్పేస్ ఎలక్ట్రానిక్స్ కోసం, అటువంటి అస్పష్టత ఆమోదయోగ్యం కాదు. అందువల్ల లోడ్ సాంద్రత లేదా పరిసర హెచ్చుతగ్గులతో సంబంధం లేకుండా ప్రతి షెల్ఫ్లో సజాతీయతను కొనసాగించే గదులను పరిశ్రమ డిమాండ్ చేస్తుంది.
చాలా సేకరణ వివరణలు MIL-STD-810, JESD22, లేదా IEC 60068-2. అయితే, సమ్మతి మాత్రమే ఇంటర్-లాబొరేటరీ పునరుత్పత్తికి హామీ ఇవ్వదు. ఒకపర్యావరణ పరీక్ష గదిజాతీయ మెట్రాలజీ ఇన్స్టిట్యూట్ యొక్క రిఫరెన్స్ స్టాండర్డ్కు వ్యతిరేకంగా క్రమాంకనం చేయబడినది అనిశ్చితి యొక్క డాక్యుమెంట్ గొలుసును అందిస్తుంది. ఈ ట్రేస్బిలిటీ ఇంజనీర్లు ప్రాసెస్-ప్రేరిత వైఫల్యాలను కొలత కళాఖండాల నుండి వేరు చేయడానికి అనుమతిస్తుంది. అది లేకుండా, ఒక ఛాంబర్ నుండి వచ్చే ఫలితం మరొక సదుపాయానికి బదిలీ చేయబడినప్పుడు విఫలమైన ఫలితం కావచ్చు-ఉత్పత్తి లాంచ్లను ఆలస్యం చేయడం మరియు కస్టమర్ విశ్వాసాన్ని దెబ్బతీస్తుంది.
సాంప్రదాయిక వార్షిక అమరిక చక్రం ఒక ప్రారంభ స్థానం, సంపూర్ణ హామీ కాదు. సెమీకండక్టర్ క్వాలిఫికేషన్ ల్యాబ్లలో రోజువారీ బహుళ ఉష్ణ చక్రాలను అమలు చేసే ఛాంబర్ల కోసం డ్రిఫ్ట్ నెలల్లోనే వ్యక్తమవుతుంది. అందువల్ల ప్రముఖ తయారీదారులు రిస్క్-బేస్డ్ రీకాలిబ్రేషన్ షెడ్యూల్లు, సహసంబంధ ఛాంబర్ వినియోగ గంటలు, ర్యాంప్ రేట్లు మరియు హిస్టారికల్ డ్రిఫ్ట్ రికార్డ్లను అనుసరిస్తారు. ఈ డైనమిక్ విధానం పరీక్ష సమగ్రతను కాపాడుతూ తప్పుడు పాజిటివ్లను తగ్గిస్తుంది.
అయానిక్ మైగ్రేషన్, క్షయ గ్రహణశీలత మరియు పాలిమర్ డీలామినేషన్పై తేమ ప్రభావం తీవ్రంగా ఉంటుంది. ఇంకా చాలా మంది ఇంజనీర్లు తడి-బల్బ్ లేదా మంచు బిందువు ఖచ్చితత్వాన్ని నిర్లక్ష్యం చేస్తూ పొడి-బల్బ్ ఉష్ణోగ్రతపై మాత్రమే దృష్టి పెడతారు. ఒక అధిక-పనితీరుపర్యావరణ పరీక్ష గదిక్రాస్-జోక్యం లేకుండా రెండు పారామితులను సమకాలీకరించాలి. తక్కువ మంచు బిందువుల వద్ద-గడ్డకట్టే దిగువన-కూడా ట్రేస్ ఫ్రాస్ట్ ఏర్పడటం ఛాంబర్ సైక్రోమెట్రిక్లను మారుస్తుంది. అధునాతన ఛాంబర్లు సెట్పాయింట్ విశ్వసనీయతను నిర్వహించడానికి వేడిచేసిన నమూనా వీక్షణ విండోలు, ఆవిరి-జనరేటర్ PID లూప్లు మరియు నిజ-సమయ తేమ పరిహార అల్గారిథమ్లను ఉపయోగిస్తాయి.
దిగువ పట్టిక ఖచ్చితమైన-గ్రేడ్ థర్మల్ చాంబర్ల నుండి ప్రాథమికంగా వేరు చేసే క్లిష్టమైన లక్షణాలను సంగ్రహిస్తుంది. సంపూర్ణ సంఖ్యా థ్రెషోల్డ్లు అనువర్తనాన్ని బట్టి మారుతాయని గమనించండి, అయితే దిశాత్మక ప్రాముఖ్యత సార్వత్రికమైనది.
| గుణం | జనరల్-పర్పస్ ఛాంబర్ | ప్రెసిషన్ సెమీకండక్టర్ ఛాంబర్ |
|---|---|---|
| ఉష్ణోగ్రత ఏకరూపత (పూర్తి వాల్యూమ్) | అల్మారాలు అంతటా మితమైన గ్రేడియంట్ | యాక్టివ్ ఎయిర్ బ్యాలెన్సింగ్తో అసాధారణమైన సజాతీయత |
| తక్కువ మంచు బిందువు వద్ద తేమ స్థిరత్వం | కండెన్సేషన్ డ్రిఫ్ట్కు అవకాశం ఉంది | స్థిరమైన డ్రై-ఎయిర్ ప్రక్షాళన + డ్యూయల్ సెన్సార్ ఫీడ్బ్యాక్ |
| తలుపు తెరిచిన తర్వాత రికవరీ | పొడిగించిన ఓవర్షూట్ / అండర్షూట్ | అనుకూల తర్కంతో వేగవంతమైన PID రీట్యూనింగ్ |
| దీర్ఘకాలిక డేటా లాగింగ్ | ప్రాథమిక విరామం రికార్డింగ్ | సురక్షితమైన, ఆడిట్-ట్రయిల్ కంప్లైంట్ నిల్వ |
అని నిర్ధారించుకోవడానికి ఒకపర్యావరణ పరీక్ష గదినెలల తరబడి భారీ వినియోగం తర్వాత దాని ఫ్యాక్టరీ క్రమాంకనం నిజం, తయారీదారులు స్వీయ-నిర్ధారణ లక్షణాలను తప్పనిసరిగా ఏకీకృతం చేయాలి. స్వయంచాలక అంతర్గత సూచన సెన్సార్లు, స్వతంత్ర కొలత సర్క్యూట్లకు వ్యతిరేకంగా క్రాస్-చెక్ చేయబడ్డాయి, ముందస్తు డ్రిఫ్ట్ను గుర్తించాయి. సాధారణ ఫ్రంట్-ప్యానెల్ ధృవీకరణ రొటీన్లతో కలిపినప్పుడు, ఈ సిస్టమ్లు ఒకే పరీక్ష ఫలితం రాజీపడకముందే ఆపరేటర్లను హెచ్చరిస్తుంది. ఇంకా, హీటెడ్ ప్రోబ్ టెక్నాలజీతో కూడిన సాలిడ్-స్టేట్ హ్యూమిడిటీ సెన్సార్లు సాంప్రదాయ కెపాసిటివ్ సెన్సార్ల హిస్టెరిసిస్ను తొలగిస్తాయి, తక్కువ నుండి అధిక తేమ పరివర్తనలకు పునరావృతమయ్యేలా హామీ ఇస్తాయి.
సాంప్రదాయిక పై నుండి క్రిందికి వాయు ప్రవాహ నమూనాలు తరచుగా ఛాంబర్ మూలల దగ్గర ఉష్ణోగ్రత ప్రవణతలను ఉత్పత్తి చేస్తాయి. అధునాతన సొల్యూషన్లు అడ్జస్టబుల్ బేఫిల్స్తో టాంజెన్షియల్ ఫ్యాన్లను ఉపయోగిస్తాయి, ప్రతి షెల్ఫ్లో ఏకరీతిగా ఊడ్చే క్షితిజ సమాంతర గాలి తెరను సృష్టిస్తుంది. ఈ ఆర్కిటెక్చర్ దట్టంగా ప్యాక్ చేయబడిన ఎలక్ట్రానిక్ భాగాల నుండి స్వీయ-తాపన ప్రభావాలను తగ్గిస్తుంది, ఇది బర్న్-ఇన్ లేదా హై-పవర్ టెస్టింగ్కు కీలకమైన ప్రయోజనం. సెమీకండక్టర్ ఫ్యాబ్స్ రన్నింగ్ ఫెయిల్యూర్ అనాలిసిస్ కోసం, పరీక్షలో ఉన్న పరికరం, ఛాంబర్ యొక్క ఫ్లూయిడ్ డైనమిక్స్ కాకుండా పాస్/ఫెయిల్ ఫలితాలను నిర్దేశిస్తుందని ఏకరీతి గాలి ప్రవాహం నిర్ధారిస్తుంది.
స్పెసిఫికేషన్లు మరియు బ్రోచర్లు ప్రారంభ మార్గదర్శకత్వాన్ని అందజేస్తుండగా, నిజమైన భేదం అనేది పోస్ట్-ఇన్స్టాలేషన్ మద్దతు మరియు ఇంజనీరింగ్ ఫిలాసఫీలో ఉంటుంది. క్రమాంకనాన్ని వన్-టైమ్ చెక్బాక్స్ ఈవెంట్గా పరిగణించే తయారీదారు చివరికి డ్రిఫ్టింగ్ డేటాను బట్వాడా చేస్తాడు. దీనికి విరుద్ధంగా, ఒక ప్రత్యేక సరఫరాదారు యాక్సెస్ చేయగల సెన్సార్ పోర్ట్లు, ఆన్-సైట్ సర్దుబాటు ప్రోటోకాల్లు మరియు పారదర్శక అనిశ్చితి బడ్జెట్లతో గదులను డిజైన్ చేస్తారు. ఎలక్ట్రానిక్స్ పరిశ్రమ కోసం-ప్రతి అర్హత చక్రం ఆర్థిక మరియు భద్రతాపరమైన చిక్కులను కలిగి ఉంటుంది-ఎంపికపర్యావరణ పరీక్ష గదిసంవత్సరాల తరబడి బ్రాండ్ కీర్తిని ప్రభావితం చేస్తుంది.

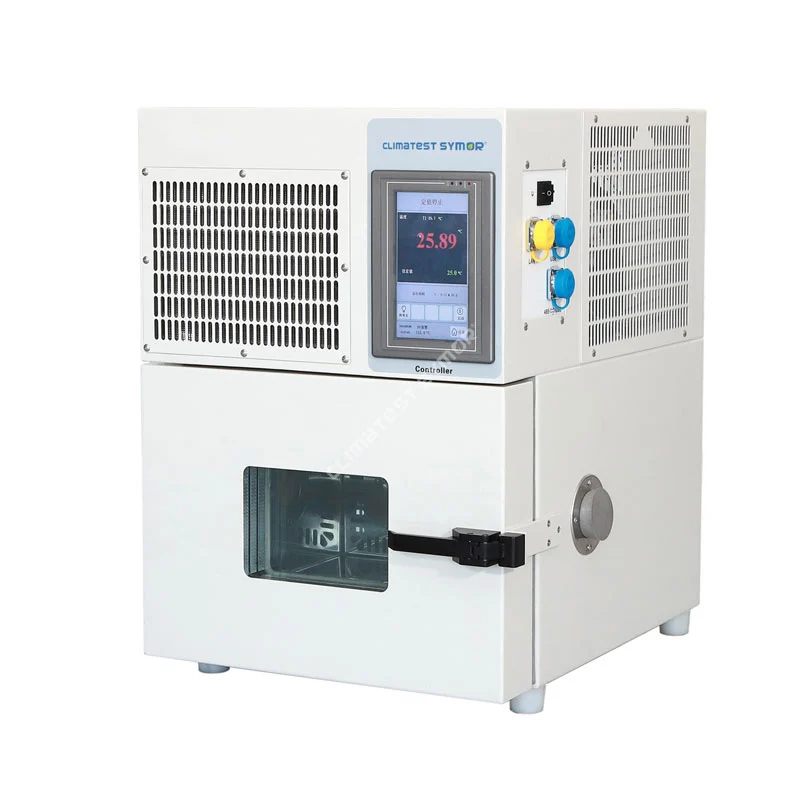

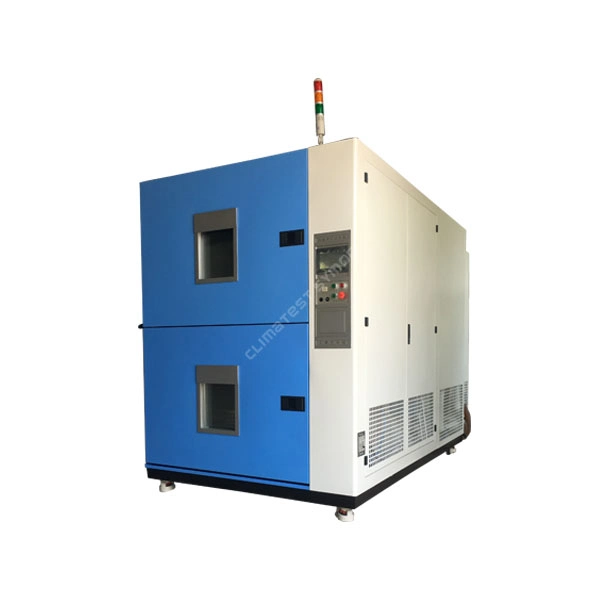

సైమోర్ ఇన్స్ట్రుమెంట్ ఎక్విప్మెంట్ కో., లిమిటెడ్ఎలక్ట్రానిక్స్ మరియు సెమీకండక్టర్ తయారీకి అనుగుణంగా క్లైమాటిక్ టెస్ట్ ఛాంబర్లు మరియు డ్రై క్యాబినెట్లను అందజేస్తూ ఉష్ణోగ్రత మరియు తేమ నియంత్రణ సాంకేతికతలో ప్రత్యేకత కలిగి ఉంది. Climatest Symor® బ్రాండ్ క్రింద, ప్రతి గది ఖచ్చితమైన ఫ్యాక్టరీ క్రమాంకనం చేయబడుతుంది, ఇది పూర్తి సంవత్సరం కార్యాచరణ ఒత్తిడిని అనుకరించే సూచన ప్రమాణాలకు వ్యతిరేకంగా ధృవీకరించబడింది. ఇంజనీరింగ్ బృందం పని వాల్యూమ్ యొక్క డైమెన్షనల్ స్టెబిలిటీకి ప్రాధాన్యత ఇస్తుంది, థర్మల్ లీకేజ్ మరియు ఆవిరి వలసలను తగ్గిస్తుంది. బహుళ సైట్లలో స్థిరమైన ఫలితాలు అవసరమయ్యే ప్రయోగశాలల కోసం, Symor యొక్క ఛాంబర్లు బదిలీ చేయగల డేటాను అందిస్తాయి-రీకాలిబ్రేషన్ ఆశ్చర్యకరమైనవి లేవు, వివరించలేని బ్యాచ్ వ్యత్యాసాలు లేవు.
గుర్తింపు పొందిన ల్యాబ్లు మరియు ఫార్చ్యూన్ 500 తయారీదారుల కోసం, పరీక్ష ఫలితాలు కట్టుబడి ఉండే వాగ్దానాన్ని సూచిస్తాయని కంపెనీ పూర్తిగా గుర్తించింది. ఒక పాక్షిక విచలనం-నియంత్రణ స్క్రీన్పై గుర్తించదగినది కాదు-ఒక ఉత్పత్తి వాల్యూమ్ ఉత్పత్తికి మారుతుందా లేదా పునఃరూపకల్పనకు తిరిగి వస్తుందా అనేది నిర్ణయించగలదు. అందువల్ల, సైమోర్ ఫ్యాక్టరీ నుండి బయలుదేరే ముందు జాగ్రత్తగా ప్రతి క్లైమాటిక్ ఛాంబర్ మరియు డ్రై స్టోరేజ్ క్యాబినెట్ను క్రమాంకనం చేస్తుంది, పొడిగించిన ఉపయోగం తర్వాత, దాని డేటా మొదటి రోజు వలె ఖచ్చితమైనదిగా ఉండేలా చూసుకుంటుంది. ఈ నిబద్ధత NetDry® డ్రై క్యాబినెట్ లైన్కు విస్తరించింది, ఇది థర్మల్ సైక్లింగ్ వర్క్ఫ్లోలను పూర్తి చేసే అల్ట్రా-తక్కువ తేమ నిల్వను అందిస్తుంది. బలమైన గాలి పంపిణీ, డ్రిఫ్ట్-రెసిస్టెంట్ సెన్సార్లు మరియు డాక్యుమెంట్ చేయబడిన ట్రేస్బిలిటీని ఏకీకృతం చేయడం ద్వారా, సైమర్ ఇన్స్ట్రుమెంట్ ఎక్విప్మెంట్ కో., లిమిటెడ్ క్లయింట్లకు మెట్రాలజీ అనిశ్చితి లేకుండా ఉత్పత్తి నాణ్యతను మెరుగుపరచడంలో సహాయపడుతుంది.
విశ్వసనీయత ఇంజనీరింగ్ "తగినంత దగ్గరగా" సహించదు. సెమీకండక్టర్ పరిశ్రమ యొక్క పథం-సున్నితమైన లితోగ్రఫీలు, అధిక శక్తి సాంద్రతలు మరియు పొడిగించిన కార్యాచరణ జీవితకాలం-అవసరంపర్యావరణ పరీక్ష గదిఅది కొలత ప్రమాణంగా ప్రవర్తిస్తుంది, వేరియబుల్ కాదు. అప్లికేషన్లో యాక్సిలరేటెడ్ లైఫ్ టెస్టింగ్, టెంపరేచర్ సైక్లింగ్ లేదా తేమతో కూడిన స్టెడి-స్టేట్ ఉన్నా, అంతర్లీన సూత్రం అలాగే ఉంటుంది: ఛాంబర్ యొక్క అనిశ్చితి తెలిసి మరియు నియంత్రించబడినప్పుడు మాత్రమే పరీక్ష ఫలితాలు చర్య తీసుకోవచ్చు. డిజైన్ నుండి ఫ్యాక్టరీ అంగీకార పరీక్ష వరకు అమరిక ఆలోచనను పొందుపరిచే తయారీదారులు అంతిమంగా ఇంజనీర్లకు వారి డేటాను విశ్వసించేలా శక్తిని ఇస్తారు, అంతిమ వినియోగదారు భద్రతను కాపాడుతూ ఆవిష్కరణలను వేగవంతం చేస్తారు.
