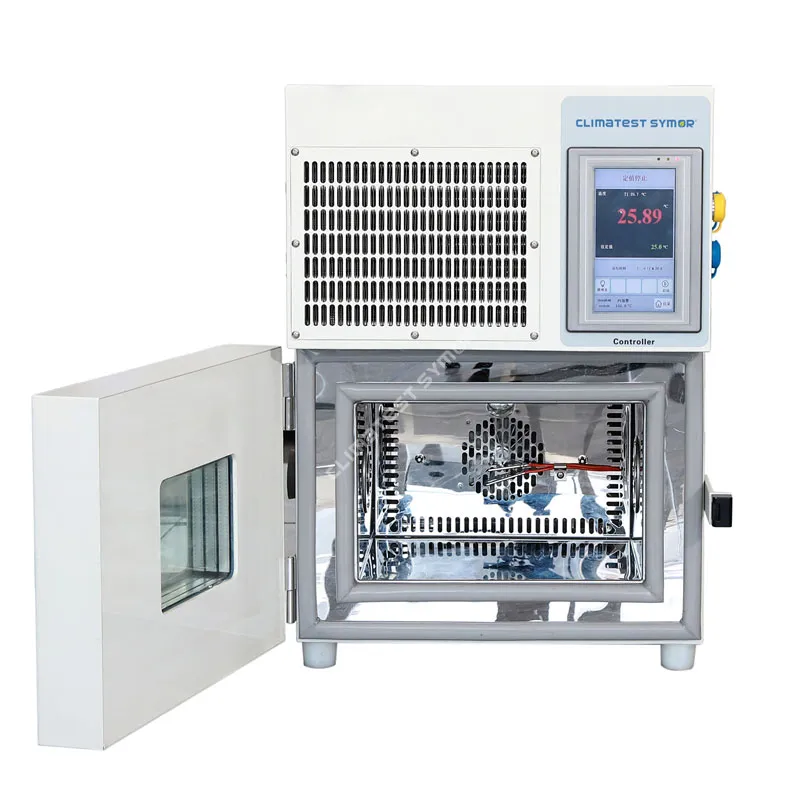

A చిన్న ఉష్ణోగ్రత పరీక్ష చాంబర్ఫ్లోర్-స్టాండింగ్ టెంపరేచర్ ఛాంబర్ వలె ఖచ్చితమైన అదే థర్మల్ స్ట్రెస్ స్క్రీనింగ్ సామర్థ్యాలను అందిస్తుంది, కానీ బెంచ్టాప్ లేదా రద్దీగా ఉండే ల్యాబ్లో సరిపోయే పాదముద్రలో.
సవాలు ఏమిటంటే "చిన్న" అంటే "బలహీనమైనది" అని కాదు. కాంపాక్ట్ మినీ టెంపరేచర్ టెస్ట్ ఛాంబర్లు 1.5KW కంటే తక్కువ శక్తిని వినియోగిస్తున్నప్పుడు నిమిషానికి 3°C నుండి 5°C వరకు ఉష్ణోగ్రత రాంప్ రేట్లను సాధిస్తాయి. ఈ గైడ్ పనితీరు పట్టికలు, మెకానికల్ నిర్మాణం మరియు ప్రాక్టికల్ అప్లికేషన్ సలహాతో సహా చిన్న ఉష్ణోగ్రత టెస్ట్ ఛాంబర్ స్పెసిఫికేషన్ల యొక్క పూర్తి సాంకేతిక విచ్ఛిన్నతను అందిస్తుంది.
మూల్యాంకనం చేసేటప్పుడు చిన్న ఉష్ణోగ్రత పరీక్ష చాంబర్ యొక్క ప్రధాన సాంకేతిక లక్షణాలుచిన్న ఉష్ణోగ్రత పరీక్ష చాంబర్, మీరు మార్కెటింగ్ హైప్లపై ఆధారపడలేరు. ప్రొఫెషనల్ క్లయింట్లు డేటా కోసం అడుగుతారు. 12 లీటర్ల నుండి 36 లీటర్ల అంతర్గత వాల్యూమ్ వరకు అధిక-పనితీరు గల కాంపాక్ట్ టెంపరేచర్ టెస్ట్ ఛాంబర్ల కోసం ప్రామాణిక స్పెసిఫికేషన్లు దిగువన ఉన్నాయి-కాంపోనెంట్-స్థాయి పరీక్ష కోసం అత్యంత సాధారణ పరిమాణాలు.
| పరామితి | ప్రామాణిక పరిధి | ఇంజనీరింగ్ గమనిక |
| అంతర్గత వాల్యూమ్ | 12L / 22L / 36L | 12L సింగిల్ PCB లేదా బ్యాటరీ సెల్ పరీక్షకు సరిపోతుంది. 36L ఏకకాలంలో 3 ఆటోమోటివ్ సెన్సార్లను కలిగి ఉంటుంది. |
| అంతర్గత కొలతలు (W x D x H) | 310×230×200 mm (12L) నుండి 400 x 300 x 300 mm (36L) | పరీక్షలో ఉన్న మీ పరికరం (DUT) గాలి ప్రవాహాన్ని నిర్వహించడానికి అంతర్గత ప్రాంతంలో 2/3 కంటే ఎక్కువ ఆక్రమించలేదని నిర్ధారించుకోండి. |
| బాహ్య కొలతలు (W x D x H) | 500×540×650 mm (12L) నుండి 640×730×920 mm (36L) | చాలా యూనిట్లు ప్రయోగశాల బెంచీలకు సరిపోయేలా రూపొందించబడ్డాయి. |
| నికర బరువు | 60 కిలోల నుండి 90 కిలోల వరకు | మీ వర్క్బెంచ్ లోడ్ రేటింగ్ను ధృవీకరించండి. |
| అంతర్గత నిర్మాణం | SUS 304 స్టెయిన్లెస్ స్టీల్ | ఆక్సీకరణ నిరోధకతను అందిస్తుంది మరియు సులభంగా శుభ్రపరచడానికి అనుమతిస్తుంది |
| బాహ్య నిర్మాణం | పౌడర్-కోటెడ్ కోల్డ్ రోల్డ్ స్టీల్ | తుప్పు నిరోధక, స్థిరమైన ఆస్తి |
మీ చిన్న ఉష్ణోగ్రత పరీక్ష గది IEC 60068-2-1 (చలి) మరియు IEC 60068-2-2 (పొడి వేడి) వంటి అంతర్జాతీయ పరీక్ష ప్రమాణాలకు అనుగుణంగా ఉందో లేదో ఈ పట్టికలోని నిర్దేశాలు నిర్ధారిస్తాయి.
| పరామితి | విలువ (ప్రామాణిక మోడల్) | క్రిటికల్ ఇన్సైట్ |
| ఉష్ణోగ్రత పరిధి | -40°C నుండి +130°C | -40°C కమర్షియల్ ఎలక్ట్రానిక్స్ టెస్టింగ్లో 95% కవర్ చేస్తుంది. |
| ఉష్ణోగ్రత హెచ్చుతగ్గులు | ± 0.5°C | ఒకే సెన్సార్ పాయింట్ వద్ద స్వల్పకాలిక స్థిరత్వాన్ని కొలుస్తుంది. |
| ఉష్ణోగ్రత ఏకరూపత | <2.0°C (@9 పాయింట్లు) | లోడ్ లేదు |
| తాపన రేటు | 2.0-3.0°C/నిమి సగటు | -40°C నుండి +85°C వరకు |
| శీతలీకరణ రేటు | 1.0-2.0°C/నిమి సగటు | +85°C నుండి -40°C వరకు. తక్కువ ఉష్ణోగ్రతల వద్ద కంప్రెసర్ స్థానభ్రంశం ద్వారా పరిమితం చేయబడింది. |
| ఉష్ణోగ్రత రిజల్యూషన్ | 0.1°C | MEMS సెన్సార్లు మరియు ఓసిలేటర్ల స్థిరత్వ పరీక్ష కోసం అధిక రిజల్యూషన్ అవసరం. |
A చిన్న ఉష్ణోగ్రత పరీక్ష చాంబర్మీ ప్రస్తుత వర్క్ఫ్లో, డేటా సిస్టమ్లు మరియు భౌతిక వాతావరణంలో సాధారణంగా విలీనం చేయబడుతుంది.
ఎయిర్ సర్క్యులేషన్ సిస్టమ్
అన్ని ఆధునిక కాంపాక్ట్ ఛాంబర్లు బలవంతంగా గాలి ప్రసరణ రూపకల్పనను ఉపయోగిస్తాయి. వెనుక గోడపై అమర్చిన సెంట్రిఫ్యూగల్ ఫ్యాన్ ఫిన్డ్ హీటర్ మరియు ఆవిరిపోరేటర్ కాయిల్లో గాలిని ఆకర్షిస్తుంది, ఆపై దానిని చిల్లులు గల సైడ్ డక్ట్స్ ద్వారా నిలువుగా పంపిణీ చేస్తుంది. గాలి వేగం 1.5 మీ/సె మరియు 3.0 మీ/సె మధ్య ఉండాలి. అధిక వేగాలు ఏకరూపతను మెరుగుపరుస్తాయి కానీ ప్రోగ్రామ్ చేయబడిన ర్యాంప్ రేట్ కంటే వేగంగా చిన్న, తేలికైన నమూనాలను చల్లబరుస్తాయి.

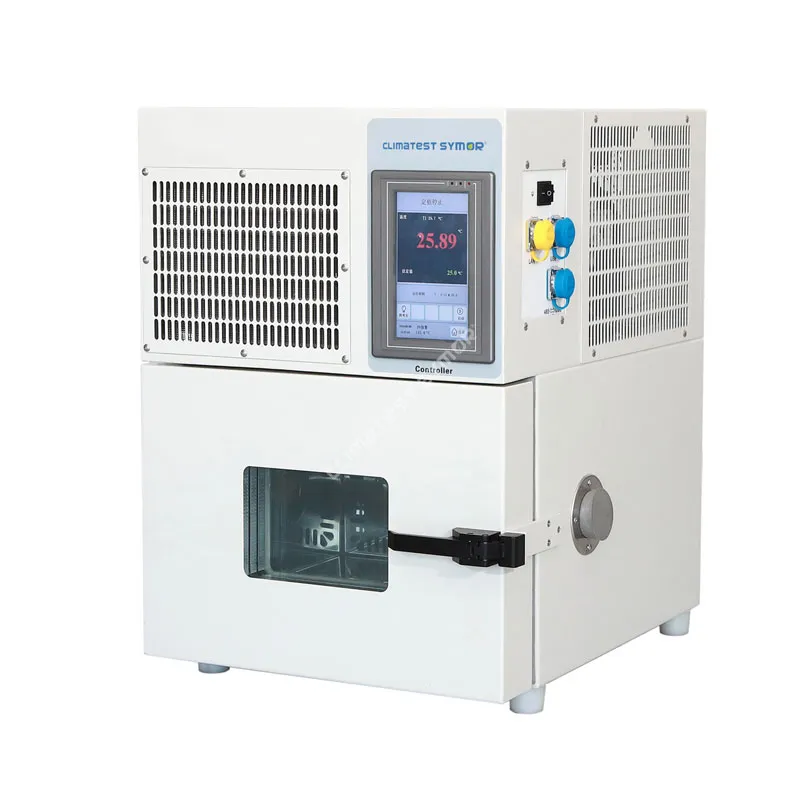

కేబుల్ పోర్ట్ మరియు ఉపకరణాలు
ప్రతిచిన్న ఉష్ణోగ్రత పరీక్ష చాంబర్తప్పనిసరిగా సైడ్ యాక్సెస్ పోర్ట్ను కలిగి ఉండాలి. ప్రామాణిక వ్యాసం 50 మిమీ (2 అంగుళాలు). పోర్ట్లో సిలికాన్ రబ్బరు ప్లగ్ ఉంటుంది, ఇది వైర్లు గుండా వెళ్ళడానికి అనుమతించేటప్పుడు ఛాంబర్ సీల్ను నిర్వహిస్తుంది. శక్తితో పనిచేసే DUTల కోసం, కేబుల్ పోర్ట్ను ప్రత్యేకంగా ఉపయోగించండి-కేబుల్లపై తలుపును ఎప్పుడూ మూసివేయవద్దు.

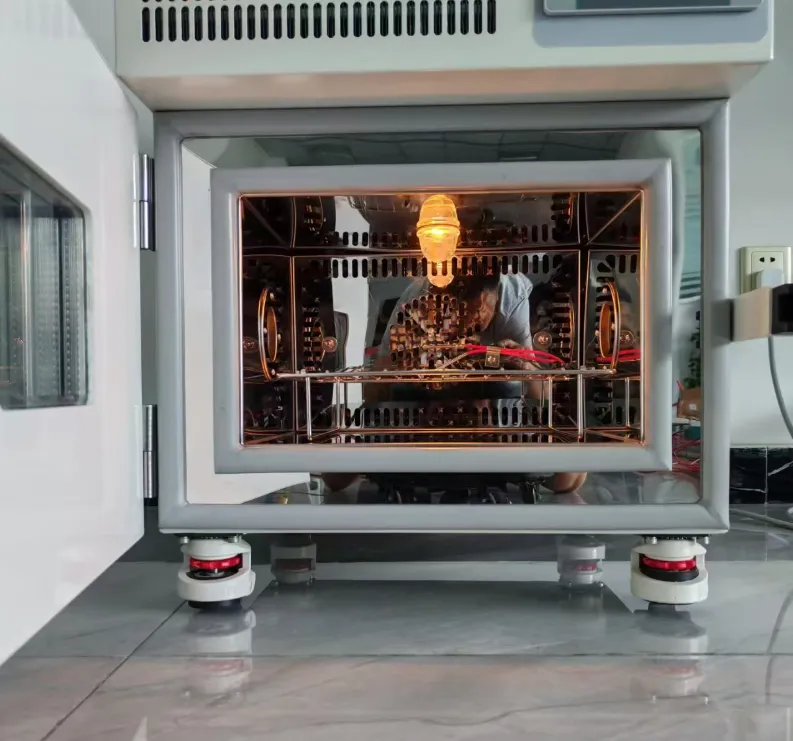

అల్మారాలు మరియు లోడ్
ప్రామాణిక మినీ టెంప్ చాంబర్లో ఒక స్టెయిన్లెస్ స్టీల్ షెల్ఫ్లు ఉంటాయి. గరిష్ట షెల్ఫ్ లోడ్ సాధారణంగా 10 కిలోల నుండి 20 కిలోల వరకు ఉంటుంది, దిగువ షెల్ఫ్ పూర్తి ఛాంబర్ సామర్థ్యం కోసం రేట్ చేయబడుతుంది.
కింది మూడు ప్రశ్నలు స్మాల్ టెంపరేచర్ టెస్ట్ చాంబర్ను పేర్కొనేటప్పుడు లేబొరేటరీ మేనేజర్లు, క్వాలిటీ ఇంజనీర్లు మరియు ప్రొక్యూర్మెంట్ స్పెషలిస్ట్లు లేవనెత్తే అత్యంత తరచుగా ఇంజనీరింగ్ మరియు కార్యాచరణ ఆందోళనలను సూచిస్తాయి.
1: నా పరీక్ష నమూనాల కోసం చిన్న ఉష్ణోగ్రత పరీక్ష గది యొక్క సరైన పరిమాణాన్ని నేను ఎలా లెక్కించగలను?
మీ నమూనా అంతర్గత వాల్యూమ్లో మూడింట రెండు వంతుల కంటే ఎక్కువ ఆక్రమించలేదని మరియు ఏదైనా అంతర్గత గోడకు 10 సెం.మీ లోపల నమూనా లేదని మీరు నిర్ధారించుకోవాలి.
మూడవ వంతు నియమం ఎయిర్ఫ్లో డైనమిక్స్పై ఆధారపడి ఉంటుంది. ఉదాహరణకు, మీరు 36L స్మాల్ టెంపరేచర్ టెస్ట్ ఛాంబర్ని ఎంచుకుంటే, మీ మొత్తం నమూనా వాల్యూమ్ 24 లీటర్లకు మించకూడదు. దశల వారీ గణన పద్ధతి ఇక్కడ ఉంది:
. మీ DUT కొలతలు సెంటీమీటర్లలో కొలవండి: పొడవు x వెడల్పు x ఎత్తు.
. ఒకే నమూనా వాల్యూమ్ను లీటర్లలో లెక్కించండి: (L x W x H) / 1,000.
. మొత్తం నమూనా వాల్యూమ్ను పొందడానికి నమూనాల సంఖ్యతో గుణించండి.
అదనంగా, గాలి ప్రసరణ కోసం క్లియరెన్స్ నిర్వహించండి. ఎయిర్ రిటర్న్ ప్లీనం సాధారణంగా వెనుక గోడపై ఉంటుంది. చాలా పొడవుగా ఉన్న నమూనాతో దీన్ని నిరోధించడం వలన పెద్ద ఉష్ణోగ్రత పక్షపాతం ఏర్పడుతుంది. నమ్మదగిన ఫలితాల కోసం, ఎల్లప్పుడూ అందించిన చిల్లులు గల షెల్ఫ్లను ఉపయోగించండి మరియు ఛాంబర్ అంతస్తులో నేరుగా నమూనాలను పేర్చవద్దు.
2: నా స్మాల్ టెంపరేచర్ టెస్ట్ ఛాంబర్లో ఉష్ణోగ్రత ఏకరూపత పరీక్ష (మ్యాపింగ్) ఎలా చేయాలి?
మీకు కనీసం 9 PT100 సెన్సార్లతో కాలిబ్రేటెడ్ మల్టీ-ఛానల్ డేటా లాగర్ అవసరం
ఇక్కడ ప్రొఫెషనల్ పద్ధతి:
. 9 PT100 టెంప్ సెన్సార్, ±0.3°C ఖచ్చితత్వానికి క్రమాంకనం చేయబడింది
. 50ms నుండి 1 సెకను నమూనా రేటుతో డేటా లాగర్
. చాంబర్ ఫిక్చర్ లేదా వైర్ రాక్ (థర్మల్ కండక్షన్ను నివారించడానికి నాన్-మెటాలిక్)
పరీక్ష విధానం:
1.ఈ స్థానాల్లో ఖాళీ ఛాంబర్ లోపల 9 సెన్సార్లను ఉంచండి:
. 8 మూలలు (ఒక్కొక్కటి గోడకు 50 మిమీ లోపల
. రేఖాగణిత కేంద్రం
2.మీకు అవసరమైన మూడు సెట్పాయింట్లకు చాంబర్ని సెట్ చేయండి: -40°C, +25°C మరియు +85°C
3.ప్రతి సెట్పాయింట్ వద్ద 30 నిమిషాల స్థిరీకరణను (నానబెట్టిన సమయం) అనుమతించండి.
4.ప్రతి సెట్ పాయింట్ వద్ద 30 నిమిషాల పాటు ఉష్ణోగ్రత డేటాను లాగ్ చేయండి.
5. ఏకరూపతను ఇలా లెక్కించండి: (9 పాయింట్లలో అత్యధిక ఉష్ణోగ్రత నమోదైంది) మైనస్ (9 పాయింట్లలో అత్యల్ప ఉష్ణోగ్రత నమోదైంది).
ఉత్తీర్ణత ప్రమాణాలు: అధిక నాణ్యత కోసంచిన్న ఉష్ణోగ్రత పరీక్ష చాంబర్, ఏకరూపత ≤2.0°C ఉండాలి. మీ ఛాంబర్ 3.0°C ఏకరూపతను మించి ఉంటే, బ్లాక్ చేయబడిన ఫ్యాన్, విఫలమైన హీటర్ లేదా తక్కువ రిఫ్రిజెరాంట్ ఛార్జ్ కోసం తనిఖీ చేయండి. ఈ పరీక్షను ఏటా నిర్వహించండి మరియు గదిని మార్చిన తర్వాత.
