Climatest Symor® తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లను అందిస్తుంది, అత్యాధునిక తయారీ ప్రక్రియ, పేటెంట్ పొందిన డీహ్యూమిడిఫైయింగ్ టెక్నాలజీతో కలిసి, ప్రపంచవ్యాప్తంగా అనేక మంది కస్టమర్‌లను గెలుచుకోవడంలో మాకు సహాయపడుతుంది, Climatest Symor® అధిక-స్థాయి SMT డ్రై క్యాబినెట్‌లను తేమ నియంత్రణ ధరతో ప్రతి పోటీ ధరతో అందిస్తుంది. SMT డ్రై క్యాబినెట్ తేమ నియంత్రణ నిల్వ రెండు సంవత్సరాల వారంటీతో వస్తుంది.

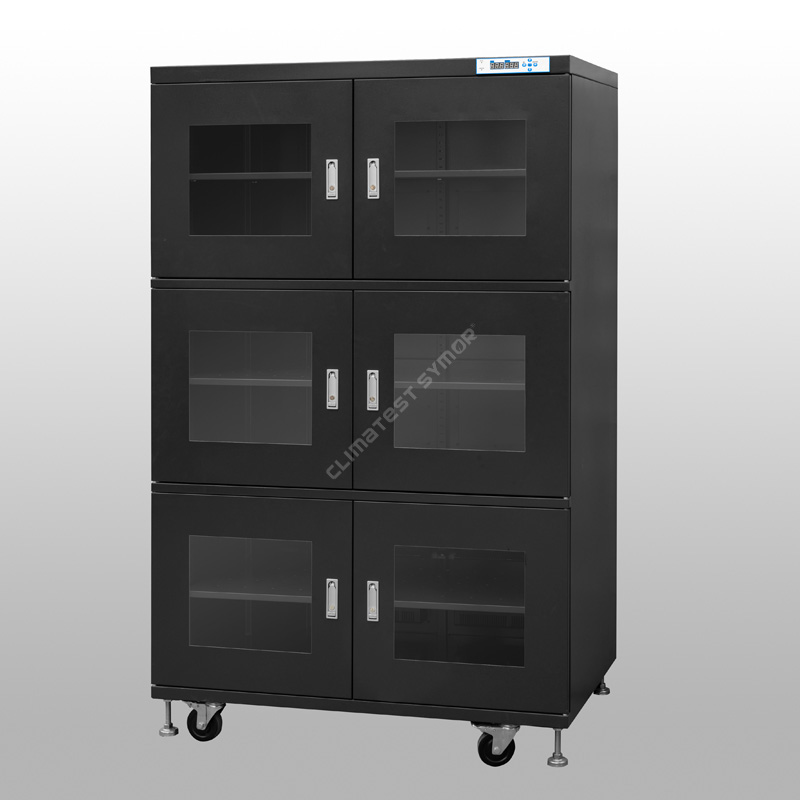

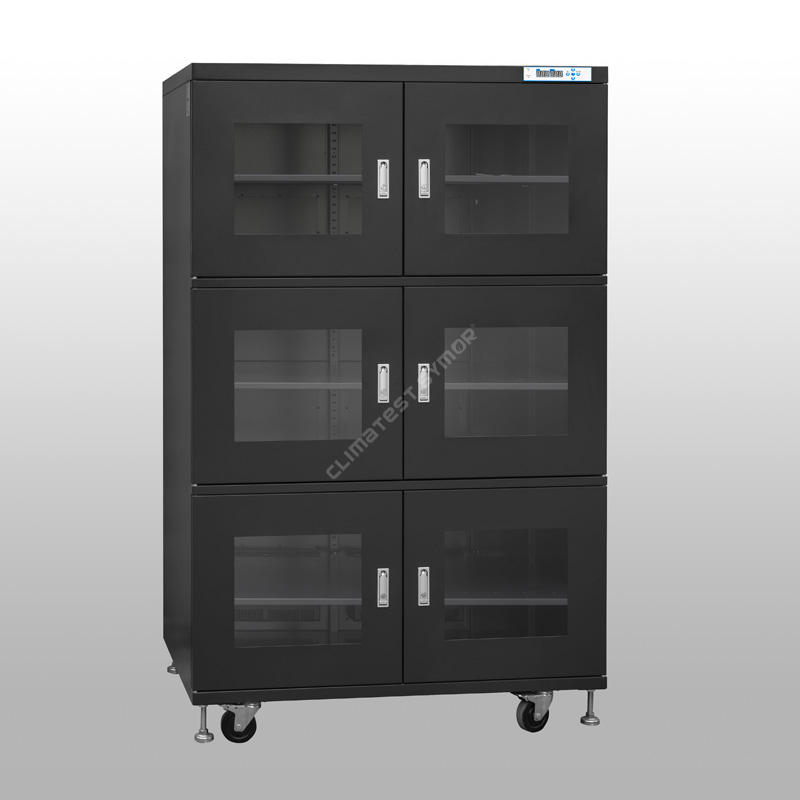

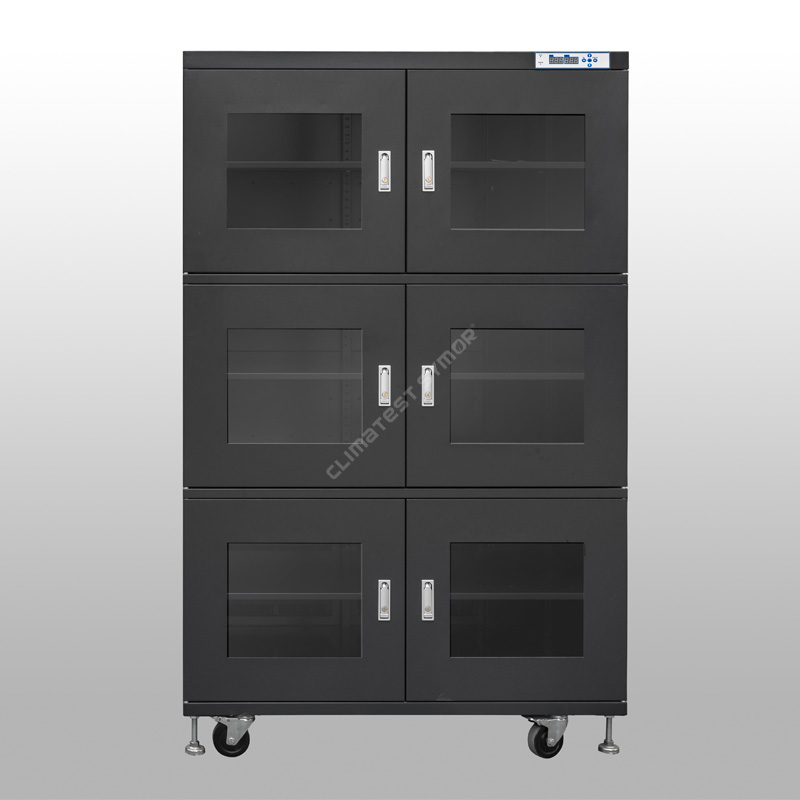

మోడల్: TDC1436F-6
కెపాసిటీ: 1436L
తేమ:<10%RH Automatic
రికవరీ సమయం: గరిష్టంగా. 30 నిమిషాల తర్వాత తలుపు తెరిచిన 30 సెకన్ల తర్వాత మూసివేయబడింది. (పరిసర 25â 60%RH)
అల్మారాలు: 5pcs
రంగు: ముదురు నీలం, ESD సురక్షితం
అంతర్గత పరిమాణం: W1198*D682*H1723 MM
బాహ్య పరిమాణం: W1200*D710*H1910 MM
వివరణ
క్లైమేటెస్ట్ సైమర్® తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు, SMT మూలకాలు, PCB బోర్డులు, IC ప్యాకేజీలు, SMD టేప్‌లు, రీల్ & టేపులు, స్ఫటికాలు మరియు ఆప్టికల్ లెన్స్‌ల తక్కువ తేమ నిల్వకు అనుకూలం, ఇది దీర్ఘకాలిక <10%RH డీహ్యూమిడిఫైయింగ్ వాతావరణాన్ని అందిస్తుంది, ఈ తేమ నియంత్రణలో ఉంటుంది ఎండబెట్టడం మరియు నిల్వ చేసే క్యాబినెట్‌లు IPC/JEDEC J-STD-033 ప్రమాణాన్ని అనుసరిస్తాయి.
స్పెసిఫికేషన్
Fతో మోడ్#: ESD ఫంక్షన్, ముదురు నీలం రంగు.
F లేకుండా మోడ్#: ESD ఫంక్షన్ లేదు, ఆఫ్ వైట్ కలర్
|
మోడల్ |
కెపాసిటీ |
ఇంటీరియర్ డైమెన్షన్ (W×D×H,mm) |
బాహ్య పరిమాణం (W×D×H,mm) |
సగటు శక్తి (W) |
స్థూల బరువు (KG) |
గరిష్టంగా లోడ్/షెల్ఫ్ (KG) |
|
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC160 |
160లీ |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC160F |
160లీ |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC320 |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
|
TDC320F |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
|
TDC435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDC435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
|
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
ఫీచర్

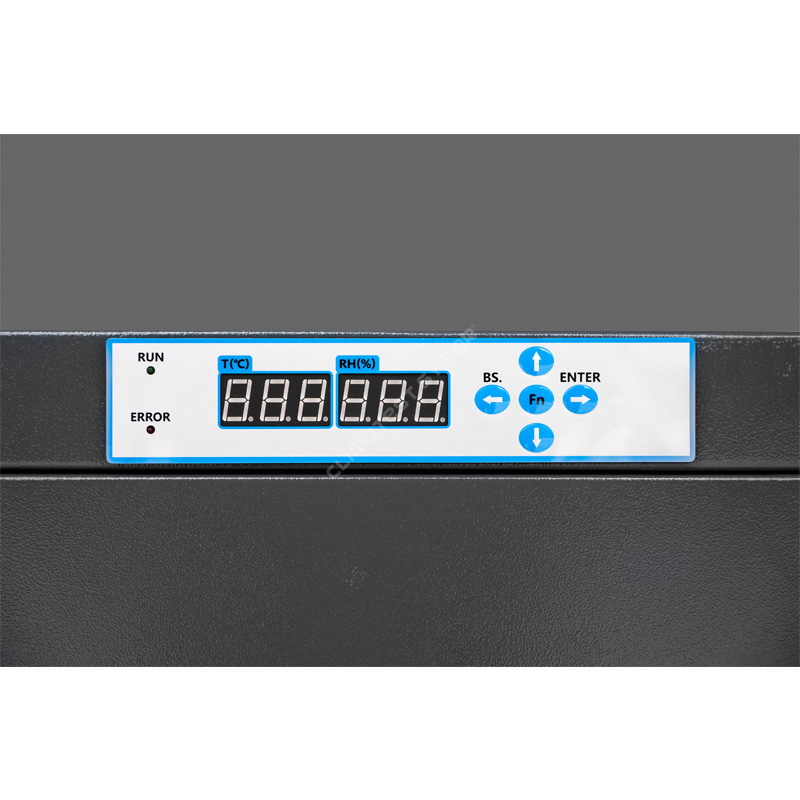

· స్విట్జర్లాండ్ ఒరిజినల్ దిగుమతి చేసుకున్న తేమ & ఉష్ణోగ్రత సెన్సార్‌ను స్వీకరిస్తుంది.
-ఇది ఉపయోగంలో అధిక ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది, తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు మెమరీ పనితీరును కలిగి ఉంటాయి, విద్యుత్ వైఫల్యం తర్వాత మళ్లీ సెట్ చేయవలసిన అవసరం లేదు.
USA DuPont ESD పెయింటింగ్‌తో 1.2mm మందం గల గాల్వనైజ్డ్ స్టీల్‌తో తయారు చేయబడింది.
-రీన్ఫోర్స్డ్ స్ట్రక్చర్ డిజైన్, అద్భుతమైన లోడ్-బేరింగ్, 18 పెయింటింగ్ ప్రక్రియలతో ఉపరితల చికిత్స, స్టాటిక్ రెసిస్టెన్స్ విలువ 10కి కలుస్తుంది6 -108Ω, బలమైన తుప్పు నిరోధకతతో కూడా.
మెరుగైన పరిశీలన కోసం 3.2మి.మీ అధిక తీవ్రత కలిగిన గ్లాస్ విండో.

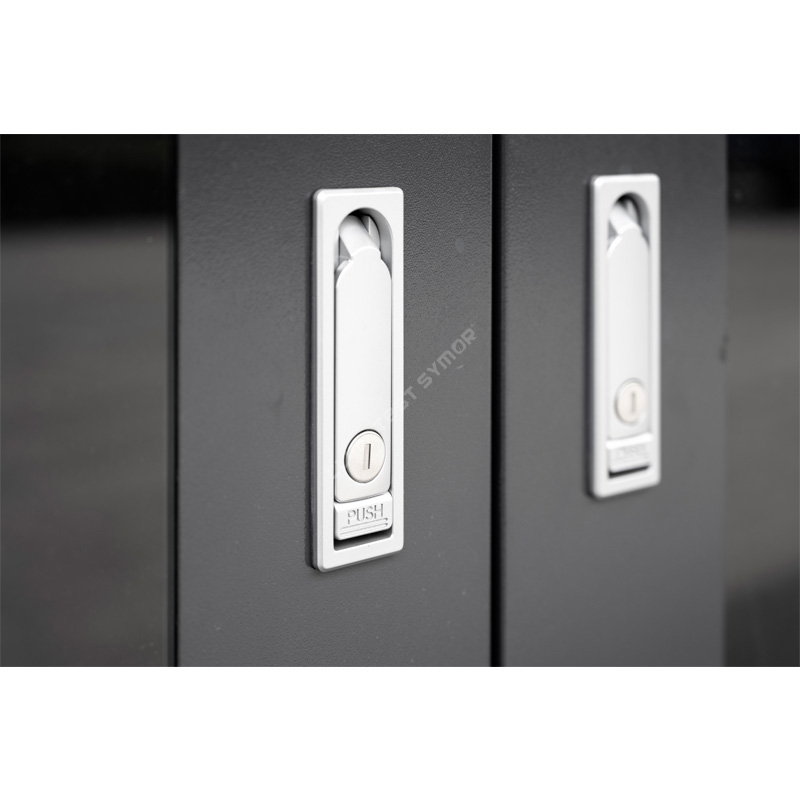

- ఫ్లాట్ ప్రెస్ జింక్ అల్లాయ్ లాక్, ఖచ్చితమైన గాలి బిగుతు మరియు యాంటీ-థెఫ్ట్ ఫంక్షన్‌తో, ఈ తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్ల సీలింగ్ పనితీరు అద్భుతమైనది.
· మెమరీ ఫంక్షన్‌తో, పవర్ వైఫల్యం తర్వాత మళ్లీ సెట్ చేయవలసిన అవసరం లేదు.
తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు పవర్ ఆఫ్ తర్వాత చివరి సెట్టింగ్ విలువను స్వయంచాలకంగా గుర్తుంచుకోగలవు, మళ్లీ సెట్ చేయవలసిన అవసరం లేదు.
+15 సంవత్సరాల అంచనా జీవితకాలంతో శక్తివంతమైన పొడి యూనిట్.
- తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు 4A మాలిక్యులర్ జల్లెడ డ్రై యూనిట్‌ను అవలంబిస్తాయి, అత్యంత అధునాతన సాంకేతికత, ఇది స్వయంచాలకంగా పునరుత్పత్తి చేయబడుతుంది, భర్తీ అవసరం లేదు.
·యూనివర్సల్ కాస్టర్లు దిగువన ఇన్‌స్టాల్ చేయబడ్డాయి, ESD సురక్షితం.
- రీన్ఫోర్స్డ్ PU కాస్టర్లు తేమ నియంత్రణలో ఉండే ఎండబెట్టడం మరియు నిల్వ చేసే క్యాబినెట్ల దిగువన అమర్చబడి ఉంటాయి, ముందు రెండు బ్రేక్‌లతో సులభంగా తరలించడానికి మరియు ఆపడానికి.
క్లైమేటెస్ట్ సైమర్ అంటే ఏమిటి® తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు?
క్లైమేటెస్ట్ సైమర్® తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు, ఎలక్ట్రానిక్ తేమ నియంత్రణతో కూడిన ఆవరణ, ఇది స్థిరమైన సాపేక్ష ఆర్ద్రత (RH) విలువను స్వయంచాలకంగా నిర్వహిస్తుంది, తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు వివిధ పరిమాణాలు మరియు ఆకారాలలో వస్తాయి, ఇది <10%RH తక్కువ తేమ వాతావరణాన్ని ఉంచగలదు. విశ్వసనీయంగా, ఖచ్చితమైన RH నియంత్రణతో, మీ విద్యుత్ సరఫరాకు కనెక్ట్ చేయండి మరియు LED కంట్రోలర్‌పై RH విలువను సెట్ చేయండి, అది స్వయంచాలకంగా పని చేస్తుంది.
తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు SMT ఉత్పత్తిని ఎలా ప్రభావితం చేస్తాయి?
IC, BGA, PCB వంటి MSL భాగాలు తేమకు చాలా సున్నితంగా ఉంటాయి, ఈ భాగాలు నిల్వ వాతావరణం కోసం కఠినమైన అవసరాలను కలిగి ఉంటాయి, పౌర తేమ-ప్రూఫ్ డ్రై బాక్స్‌ల వలె కాకుండా, తేమ నియంత్రణలో ఉండే ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు చాలా తక్కువ తేమ విలువను చేరుకోగలవు, డీయుమిడిఫైయింగ్ మరియు రికవరీ వేగం చాలా వేగంగా ఉంటుంది, మొత్తం క్యాబినెట్‌లు ESD సురక్షితంగా ఉంటాయి.
రీఫ్లో ప్రక్రియలో, ట్రేస్ తేమ IC ప్యాకేజీలలోకి చొచ్చుకుపోతుంది, వేడి చేయడం వల్ల తేమ ఒత్తిడి పెరుగుతుంది, గ్రహించిన తేమ త్వరగా లోపల విస్తరిస్తుంది, దీని ఫలితంగా వైరింగ్ వైఫల్యం, పాప్‌కార్న్ మరియు మైక్రో క్రాకింగ్ వంటి అదృశ్య నష్టాలు, ఉపరితలంపై పగుళ్లు ఏర్పడతాయి, ఇవి ప్రారంభ దశలో లోపాలు కనిపించడం అంత సులభం కాదు, అయితే, ఈ అదృశ్య, సంభావ్య సమస్యలు మార్కెట్లోకి ప్రవేశిస్తాయి, తర్వాత ఫ్యాకల్టీ ఉత్పత్తులు తిరిగి వస్తాయి మరియు ఫిర్యాదులు అనుసరిస్తాయి.
|
సాధారణ నిల్వ |
రిఫ్లో ప్రక్రియ |
||
|
|
|
|
|
|
వాతావరణంలోని తేమ ప్యాకేజీలలోకి చొచ్చుకుపోతుంది. |
తాపన సమయంలో, నీటి ఆవిరి పీడనం పెరుగుతుంది, ఇది డై మరియు రెసిన్లను వేరు చేస్తుంది. |
నీటి ఆవిరి వేడి కింద విస్తరించడం కొనసాగుతుంది, ప్యాకేజీలను పేల్చివేస్తుంది. |
నీటి ఆవిరి ప్యాకేజీలను విచ్ఛిన్నం చేస్తుంది, ఇది మైక్రో క్రాకింగ్‌కు కారణమవుతుంది. |
ఆర్ద్రత నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు <10%RHని నిర్వహించగలవు, ఇది అసెంబ్లీ ప్రక్రియ సమయంలో సరికాని నిల్వ వలన ఏర్పడే వైఫల్యాల ప్రమాదాలను సమర్థవంతంగా తొలగిస్తుంది. IPC/JEDEC J-STD-033 ప్రమాణం- నిర్వహణ, ప్యాకింగ్, షిప్పింగ్ మరియు తేమను ఉపయోగించడం కోసం ప్రమాణాన్ని నిర్దేశిస్తుంది. /రిఫ్లో సెన్సిటివ్ సర్ఫేస్ మౌంట్ డివైజెస్.â, తేమ సెన్సిటివ్ భాగాలకు తక్కువ తేమ నిల్వ అవసరం.
SMDని నిల్వ చేయడానికి మీకు తేమ నియంత్రణతో కూడిన ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు ఎందుకు అవసరం?
MSD పరికరాలు సాధారణంగా ఇంటిగ్రేటెడ్ సర్క్యూట్‌లు, వివిధ భాగాలతో కూడి ఉంటాయి, ఈ భాగాలు పేస్ట్ ద్వారా సమీకరించబడతాయి, ఇది అనివార్యంగా భాగాల మధ్య అంతరాలకు కారణమవుతుంది, అంతరాలు MSD తేమకు ప్రధాన కారకం, తేమ చొచ్చుకుపోతుంది మరియు క్రమంగా SMDలోకి చొచ్చుకుపోతుంది. కొంత వరకు, SMD తడిగా మరియు విఫలమవుతుంది.
MSD తక్కువ తేమ నిల్వ , SMD వర్క్‌షాప్ జీవితాన్ని నియంత్రించడం, తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు సమర్థవంతమైన నిల్వ పరిష్కారాన్ని అందిస్తాయి, తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్ల పనితీరు SMD నిల్వ ప్రభావాన్ని నిర్ణయిస్తుంది, వృత్తిపరమైన తేమ నియంత్రణలో ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు తక్కువ సాధించాలి. తేమ, యాంటిస్టాటిక్ మరియు వేగవంతమైన డీహ్యూమిడిఫైయింగ్ విధులు.
SMD స్థాయి అవసరమైన తేమ స్థాయిని నిర్ణయిస్తుంది. ప్రస్తుత SMD స్థాయిలో, సాధారణంగా ఉపయోగించే నిల్వ తేమ 20%, 10% మరియు 5%RH.
క్లైమేటెస్ట్ సైమర్® తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు స్విట్జర్లాండ్ దిగుమతి చేసుకున్న ఉష్ణోగ్రతను స్వీకరిస్తాయి. & RH సెన్సార్, లోపం +/-2%RH, అధిక ఖచ్చితత్వం మరియు అధిక స్థిరత్వంతో, తేమ సర్దుబాటు, గాలి బిగుతు అద్భుతమైనది.
తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ చేసే క్యాబినెట్ల అప్లికేషన్
ఎలక్ట్రానిక్/సెమీకండక్టర్ తయారీ పరిశ్రమలో తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు అవసరం, ఇది దీనికి సరైన నిల్వ పరిష్కారం:
â» PCB అసెంబ్లీ, IC చిప్స్, LED, SMD, SMT, టేప్ & రీల్స్, ప్రింటెడ్ వైరింగ్ బోర్డులు (PWB), పాలిమైడ్ ఫిల్మ్, ఫీడర్‌లు.
â» కెపాసిటర్లు, సిరామిక్ భాగాలు, కనెక్టర్లు, స్విచ్‌లు, వెల్డింగ్ బార్.
â» పాక్షికంగా అసెంబుల్ చేయబడిన MSL భాగాలు.
â» ఎపాక్సి, రెసిన్లు, అడ్హెసివ్స్ వంటి తేమ-శోషక పదార్థాలు.
అంతేకాకుండా, క్లీన్‌రూమ్‌లు చాలా కఠినమైన పరిశుభ్రత అవసరాలను కలిగి ఉంటాయి, ప్రామాణిక నమూనాలు సరిపోలడం లేదు, క్లైమాటెస్ట్ సైమర్® స్టెయిన్‌లెస్ స్టీల్ (SS) డ్రై క్యాబినెట్‌లు మరియు స్టెయిన్‌లెస్ స్టీల్ (SS) నైట్రోజన్ క్యాబినెట్‌లను కూడా సరఫరా చేస్తుంది, రెండూ కస్టమర్‌ల నిర్దిష్ట డిమాండ్‌ల ప్రకారం అనుకూలీకరించబడతాయి.
<10%RH సిరీస్ డీహ్యూమిడిఫైయింగ్ వేగం:
తలుపును 30 సెకన్లు తెరిచి, ఆపై మూసివేయబడితే, తేమ 30 నిమిషాల్లో <10%RHకి తిరిగి వస్తుంది, దిగువ వక్రరేఖను చూడండి: (పరిసర 25 డిగ్రీ C, తేమ 60%RH)
ఎలక్ట్రానిక్ భాగాలను నిల్వ చేయడానికి సాధారణ పద్ధతులు ఏమిటి?
1.తేమ అడ్డంకి సంచులు
âపద్ధతి: తేమ సెన్సిటివ్ భాగాలు సీల్డ్ తేమ బారియర్ బ్యాగ్‌లలో ప్యాక్ చేయబడతాయి, లోపల డెసికాంట్‌లు మరియు తేమ సూచిక కారు (HIC)తో, వినియోగదారులు కారుపై చుక్కల రంగు మార్పును తనిఖీ చేయడం ద్వారా సీల్డ్ ప్యాకేజీలలో పరిసర తేమను గుర్తిస్తారు.
âప్రయోజనం: తేమ బారియర్ బ్యాగ్‌లు + తేమ సూచిక కార్లు + డెసికాంట్‌లు + మాన్యువల్ వర్క్ = వినియోగ వస్తువులు, లీకేజీ ప్రమాదం, అధిక ధర.
2.నైట్రోజన్ క్యాబినెట్స్
âపద్ధతి: తేమను సెన్సిటివ్ భాగాలు నైట్రోజన్ ప్రక్షాళన క్యాబినెట్‌లు లేదా తక్కువ తేమ నిల్వను తీర్చడానికి సంపీడన గాలిలో నిల్వ చేయబడతాయి.
âప్రయోజనం: నైట్రోజన్ నింపడం = నిరంతర N2 వినియోగం, అధిక ధర.
3.తక్కువ తేమ నిల్వ క్యాబినెట్‌లు
âపద్ధతి: తేమ సెన్సిటివ్ భాగాలు తక్కువ తేమ నిల్వ క్యాబినెట్‌లో ఉంచబడ్డాయి, ప్లగ్ ఇన్ చేస్తే, యంత్రం స్వయంచాలకంగా పని చేస్తుంది మరియు చాలా తక్కువ తేమను చేరుకుంటుంది.
â ప్రయోజనాలు: వినియోగ వస్తువులు లేవు, మాన్యువల్ పని లేదు, నత్రజని వినియోగం లేదు, పర్యావరణం, కొంచెం విద్యుత్ మాత్రమే అవసరం.
పై పోలిక నుండి, తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు మీకు అధిక సామర్థ్యాన్ని మరియు తక్కువ ధరను అందిస్తాయి, ఇది దీర్ఘకాలంలో అత్యంత ఖర్చుతో కూడుకున్న ఎంపిక.
మేము దిగువ పరిశ్రమలకు తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్ల పరిష్కారాలను అందిస్తాము:
ఎలక్ట్రానిక్ ఉత్పత్తి
సెమీకండక్టర్
ఫార్మాస్యూటికల్
ప్రయోగశాల
విమానయానం
మిలిటరీ
తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ చేసే క్యాబినెట్ల ప్రయోజనాలు
తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ చేసే క్యాబినెట్‌లు మరియు నైట్రోజన్ క్యాబినెట్ల మధ్య తేడా ఏమిటి?
1.పని సూత్రం
తక్కువ తేమ నిల్వ క్యాబినెట్‌లు భౌతిక తేమను శోషించడాన్ని ఉపయోగిస్తాయి, ప్రధాన భాగం పొడి యూనిట్, పొడి యూనిట్ స్వయంచాలకంగా తేమను శోషించే మరియు ఎగ్జాస్టింగ్ సర్క్యులేషన్ ప్రక్రియలను సర్దుబాటు చేస్తుంది, మీ ఎంపిక కోసం 20-60%RH/10-20% వంటి వివిధ RH పరిధులు ఉన్నాయి. RH/<10%RH/<5%RH/<3%RH, ఇది మీ నిర్దిష్ట డిమాండ్‌లపై ఆధారపడి ఉంటుంది.
నైట్రోజన్ క్యాబినెట్‌లు N2 గ్యాస్ ప్రక్షాళనను ఉపయోగిస్తాయి, N2 వాయువు లోపలి గాలిని బయటికి నెట్టివేస్తుంది, ఆపై RH సెట్టింగు విలువకు తక్కువగా ఉంటుంది, N2 ఫ్లో-మీటర్, మాగ్నెటిక్ వాల్వ్ మరియు N2 మాడ్యూల్ నియంత్రణ ప్రయోజనం కోసం నైట్రోజన్ క్యాబినెట్‌పై అమర్చబడి ఉంటుంది. తేమ 1-60% RH సర్దుబాటు అవుతుంది, కానీ దీనికి నిరంతర N2 సరఫరా అవసరం, ధర ఎక్కువగా ఉంటుంది.
2.డీహ్యూమిడిఫైయింగ్ వేగం
నత్రజని క్యాబినెట్‌లు తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ చేసే క్యాబినెట్ల కంటే వేగంగా డీహ్యూమిడిఫై చేసే వేగాన్ని కలిగి ఉంటాయి, N2 క్యాబినెట్‌లోకి ప్రవేశించినప్పుడు, ఇంటీరియర్ RH కొన్ని నిమిషాల్లో 1%RHకి చేరుకుంటుంది, అయినప్పటికీ, ఎలక్ట్రానిక్ డ్రై క్యాబినెట్ RH శోషక మరియు అలసిపోయే ప్రక్రియలను అనుభవించవలసి ఉంటుంది. , ఇది నిర్దిష్ట RH పరిధిని బట్టి సాధారణంగా 10-30 నిమిషాలలోపు నెమ్మదిగా ఉంటుంది.
3. అప్లికేషన్
ఉత్పత్తులు కేవలం తేమకు సున్నితంగా ఉంటే, తేమ నియంత్రణలో ఉండే ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్‌లు ఉత్తమ ఎంపిక, ఉత్పత్తులు రాగి, స్ఫటికం, వెండి వంటి తేమ మరియు ఆక్సిజన్ సెన్సిటివ్ రెండూ ఉంటే, N2 క్యాబినెట్ ఉత్తమం.
తేమ నియంత్రిత ఎండబెట్టడం మరియు నిల్వ క్యాబినెట్ల గురించి మరిన్ని వివరాల కోసం, pls మా వెబ్‌సైట్ www.climatestsymor.comని సందర్శించండి లేదా నేరుగా sales@climatestsymor.comకి ఇమెయిల్‌లను పంపండి, మేము మిమ్మల్ని శీఘ్ర సమయంలో తిరిగి అందిస్తాము, సాధ్యమైన సహకారానికి స్వాగతం.
