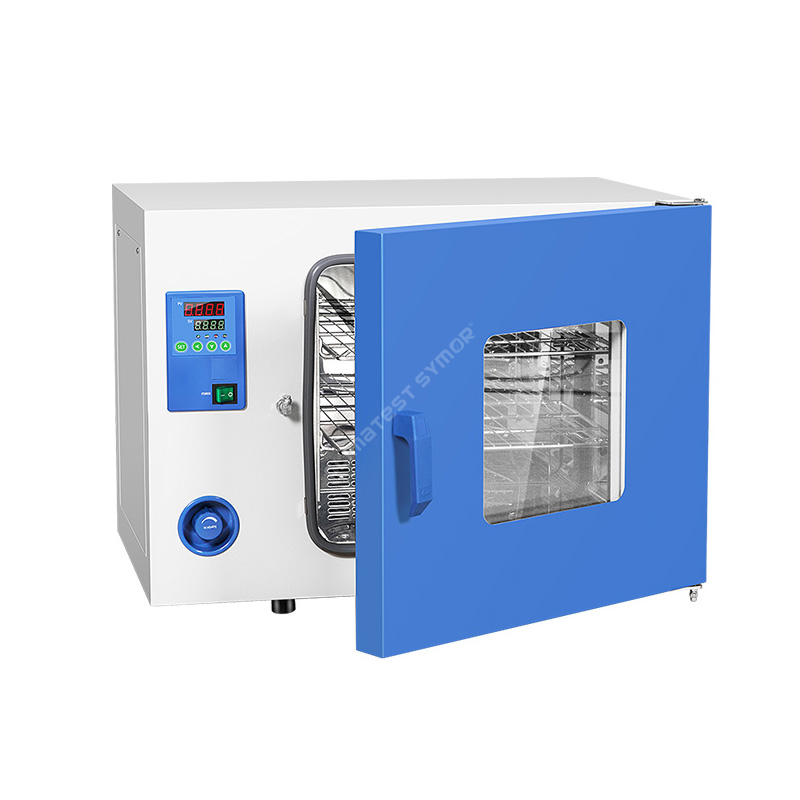

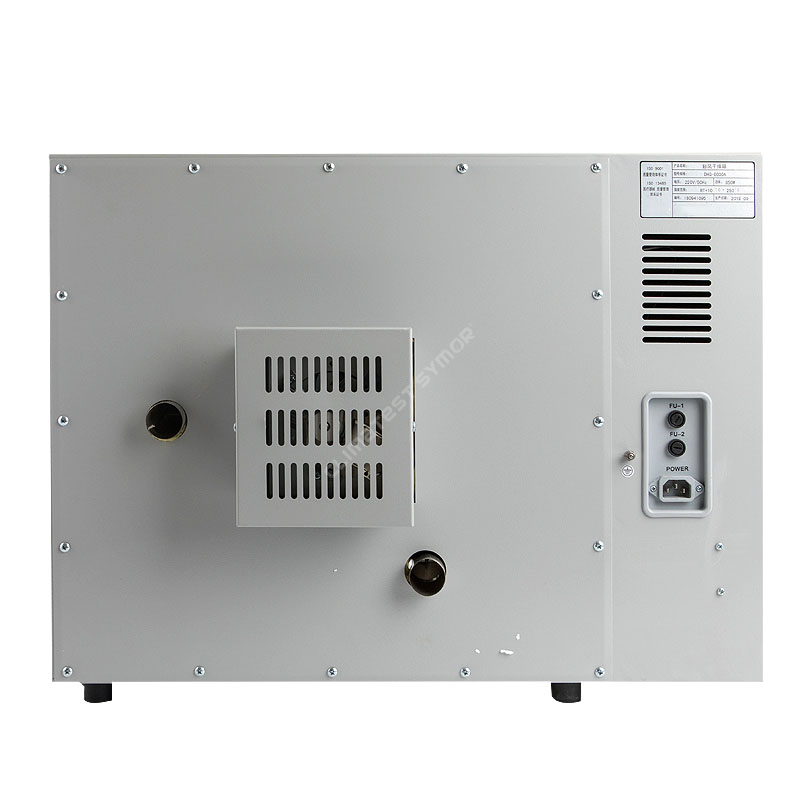

బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టడం ఓవెన్

వివరణ

బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టడం ఓవెన్ ఉత్పత్తులు లేదా పదార్థాలను సమర్థవంతంగా కాల్చడానికి వేడిచేసిన గాలిని ఉపయోగిస్తుంది. దాని ప్రభావానికి కీలకం ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణ, ఉష్ణ పంపిణీ మరియు ఓవెన్ చాంబర్‌లో నియంత్రిత వాతావరణాన్ని నిర్వహించగల సామర్థ్యం. ఓవెన్ సాధారణంగా హీటింగ్ ఎలిమెంట్, ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ మరియు ఛాంబర్ అంతటా వేడి గాలిని ప్రసరించే ఫ్యాన్‌ని కలిగి ఉంటుంది. ఫ్యాన్ వేడిని సమానంగా పంపిణీ చేయడంలో సహాయపడుతుంది, ఉత్పత్తులు అదే మొత్తంలో వేడిని పొందేలా చేస్తుంది.

స్పెసిఫికేషన్

ఫీచర్

• ఏకరీతి ఉష్ణోగ్రత నియంత్రణ

• 200°C వరకు శాంపిల్స్‌ను వేడి చేయగలిగిన శాంపిల్స్‌ను త్వరగా వేడి చేయడం మరియు పొడి చేయడం

• స్టెయిన్‌లెస్ స్టీల్ sus#304 లోపలి ఓవెన్ మరియు పౌడర్-కోటెడ్ స్టీల్ ప్లేట్ ఎక్స్‌టీరియర్ ఓవెన్, తుప్పు నిరోధకత

• తక్కువ శక్తి వినియోగం, ఖర్చు ఆదా

• PID డిజిటల్ డిస్‌ప్లే కంట్రోలర్ మీకు ఖచ్చితమైన మరియు నమ్మదగిన ఉష్ణోగ్రత నియంత్రణను అందిస్తుంది

నిర్మాణం

బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టడం ఓవెన్ సాధారణంగా క్రింది భాగాలను కలిగి ఉంటుంది:
• ఇంటీరియర్ ఓవెన్: స్టెయిన్‌లెస్ స్టీల్ SUS#304తో తయారు చేయబడింది
• ఇన్సులేషన్: ఓవెన్ నుండి చుట్టుపక్కల వరకు వేడి నష్టాన్ని తగ్గించడానికి, సూపర్ఫైన్ గాజు ఉన్నితో తయారు చేయబడింది.
• హీటింగ్ ఎలిమెంట్: ఓవెన్ లోపల వేడిని ఉత్పత్తి చేస్తుంది.
• సర్క్యులేషన్ ఫ్యాన్: ఓవెన్ లోపల వేడి గాలిని ప్రసరిస్తుంది.
• గాలి వాహిక: గాలి వాహిక ఫ్యాన్‌తో అనుసంధానించబడి ఉంటుంది, ఇది వేడి గాలి నిరంతరం పొయ్యి గుండా ప్రవహించేలా చేస్తుంది.
• ఉష్ణోగ్రత సెన్సార్: ఓవెన్‌లోని ఉష్ణోగ్రతను కొలుస్తుంది.
• నియంత్రణ వ్యవస్థ: ఎండబెట్టడం ప్రక్రియ యొక్క ఉష్ణోగ్రత మరియు సమయాన్ని నియంత్రిస్తుంది.
ఆపరేషన్‌లో, హీటింగ్ ఎలిమెంట్ గాలిని వేడెక్కిస్తుంది, అప్పుడు గాలి ఫ్యాన్ ద్వారా ఓవెన్ చాంబర్‌లోకి గాలి వాహిక ద్వారా ప్రసారం చేయబడుతుంది మరియు చివరకు ఎగ్జాస్ట్ ద్వారా బయటకు వస్తుంది. ఈ మొత్తం ప్రక్రియ పదార్థాల ఏకరీతి తాపన మరియు ఎండబెట్టడాన్ని నిర్ధారిస్తుంది.

అప్లికేషన్

బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టడం ఓవెన్లు ఎలక్ట్రానిక్స్ తయారీలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, ఈ ఓవెన్లు వాటి షెల్ఫ్ జీవితాన్ని పునరుద్ధరించడానికి ఎలక్ట్రానిక్ భాగాల నుండి తేమను తొలగించడానికి ఉపయోగిస్తారు.

ఎలక్ట్రానిక్ తయారీలో ఎండబెట్టడం ఓవెన్లు ఎలా ఉపయోగించబడతాయో ఇక్కడ కొన్ని ఉదాహరణలు ఉన్నాయి: సర్ఫేస్ మౌంట్ టెక్నాలజీ (SMT): SMT ప్రక్రియలో, ఎలక్ట్రానిక్ భాగాలు PCBలపై (ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లు) పిక్-అండ్-ప్లేస్ మెషీన్‌ను ఉపయోగించి అమర్చబడతాయి. భాగాలు ఉంచిన తర్వాత, బోర్డులు ఒక రిఫ్లో ఓవెన్ గుండా వెళతాయి, అక్కడ భాగాలను బోర్డుకి కనెక్ట్ చేయడానికి టంకము పేస్ట్ కరిగించబడుతుంది. ప్రక్రియ సమయంలో భాగాలు మరియు బోర్డులు తేమను గ్రహించవచ్చు కాబట్టి. బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టడం ఓవెన్ ఏదైనా అదనపు తేమను తొలగించడానికి మరియు తేమ వ్యాప్తి కారణంగా సంభావ్య వైఫల్యాన్ని నివారించడానికి ఉపయోగించబడుతుంది.

వేవ్ సోల్డరింగ్: వేవ్ టంకం అనేది PCB యొక్క దిగువ భాగాన్ని కరిగిన టంకము యొక్క పూల్ మీదుగా ప్రవహిస్తుంది, ఇది PCB మరియు ఎలక్ట్రానిక్ భాగాల మధ్య ఘన జాయింట్‌ను సృష్టిస్తుంది. వేవ్ టంకం చేయడానికి ముందు, బోర్డు నుండి ఏదైనా ఆక్సీకరణను తొలగించడానికి PCB నీటిలో కరిగే ఫ్లక్స్‌తో కడుగుతారు. పిసిబి బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టడం ఓవెన్ ద్వారా పంపబడుతుంది, ఇది వేవ్ టంకం చేయడానికి ముందు మిగిలిన తేమను తొలగిస్తుంది, తద్వారా టంకం ప్రక్రియలో ఆక్సీకరణ కలుషితాలుగా మారదు.

పాటింగ్ మరియు ఎన్‌క్యాప్సులేషన్: ఎలక్ట్రానిక్ పరికరాలను తేమ నుండి రక్షించడానికి, పరికరాన్ని జలనిరోధిత పాటింగ్ లేదా ఎన్‌క్యాప్సులేషన్ మెటీరియల్‌తో పూయడం సాధారణ పద్ధతి. ఈ పదార్థాలు సాధారణంగా క్యూరింగ్ ప్రక్రియను కలిగి ఉంటాయి, ఇది పదార్థం యొక్క పూర్తి క్యూరింగ్‌ను నిర్ధారించడానికి అధిక ఉష్ణోగ్రత బేకింగ్ అవసరం. బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టే ఓవెన్‌లలో పరికరాలను ఉంచడం వల్ల పాటింగ్ లేదా ఎన్‌క్యాప్సులేషన్ మెటీరియల్‌ని నయం చేయవచ్చు.

సోల్డర్ పేస్ట్ అప్లికేషన్: రిఫ్లో టంకం చేయడానికి ముందు PCBకి ఎలక్ట్రానిక్ భాగాలను అటాచ్ చేయడానికి సోల్డర్ పేస్ట్ సాధారణంగా ఉపయోగించబడుతుంది. పేస్ట్ ఒక పేస్ట్ రూపంలో మిళితం చేయబడిన లోహ కణాలు మరియు ఫ్లక్స్తో తయారు చేయబడింది. టంకము పేస్ట్ తేమను గ్రహిస్తుంది కాబట్టి, ఉపయోగించే ముందు పేస్ట్‌ను ఆరబెట్టడం చాలా అవసరం. బేకింగ్ ఓవెన్‌లు టంకము పేస్ట్ నుండి ఏదైనా తేమను తొలగించగలవు, అది సరిగ్గా కట్టుబడి ఉండేలా మరియు బలహీనమైన టంకము కీళ్ళకు కారణం కాదు.\

బలవంతంగా ఉష్ణప్రసరణ ఎండబెట్టడం ఓవెన్లు సాధారణంగా నియంత్రిత ఉష్ణోగ్రత వాతావరణాన్ని అందిస్తాయి, ఇది నిర్దిష్ట ఉష్ణోగ్రత అవసరాలకు అనుగుణంగా సెట్ చేయబడుతుంది. ఓవెన్‌లు ఎలక్ట్రానిక్ భాగాల రకాలను బట్టి 50°C నుండి 150°C వరకు వివిధ ఉష్ణోగ్రతల పరిధిలో పనిచేయగలవు.

బేకింగ్ ప్రక్రియ చాలా గంటలు పడుతుంది, మరియు ఈ సమయంలో, ఎలక్ట్రానిక్ భాగాలు నియంత్రిత వాతావరణానికి గురవుతాయి. ఇది భాగాలు గ్రహించిన తేమను ఆవిరైపోయేలా చేస్తుంది, కానీ ఇప్పటికీ భాగాలను పాడుచేయదు.

బేకింగ్ ప్రక్రియ పూర్తయిన తర్వాత, థర్మల్ షాక్‌ను నివారించడానికి ఎలక్ట్రానిక్ భాగాలు నెమ్మదిగా చల్లబరచాలి. కాల్చిన భాగాలు మళ్లీ తేమ శోషణను నిరోధించడానికి తేమ-రహిత ప్యాకేజింగ్‌లో మూసివేయబడతాయి.

మొత్తంమీద, ఆధునిక ఎలక్ట్రానిక్స్ తయారీలో ఫోర్స్‌డ్ కన్వెక్షన్ డ్రైయింగ్ ఓవెన్‌లు అవసరం. ఈ ఓవెన్లు తయారీ ప్రక్రియ యొక్క వివిధ దశల నుండి తేమను తొలగించడం ద్వారా సంభావ్య ఎలక్ట్రానిక్ వైఫల్యాన్ని నివారించడానికి సహాయపడతాయి. మీ ఎలక్ట్రానిక్ భాగాల ఫ్లోర్ లైఫ్‌ని పునరుద్ధరించడానికి మరియు మీ ఉత్పత్తి సామర్థ్యాన్ని బాగా మెరుగుపరచడానికి ఇది సరైన ఎంపిక.
